18,7 m draagarmstelling KR3000 / thermisch verzinkt / enkelzijdig / 3 m hoog / 100 cm dragarmdiepte / 5 niveaus / bodem galvaniseerd rooster
- Efficiënte opslag van goederen zoals houten platen of buizen
- Bijzonder robuuste constructie
- Enorme belastbaarheid met tot 1.500 kg per staander
- Individueel te bevestigen draagarmen in een rooster van 50 mm
- Efficiënte opslag van goederen zoals houten platen of buizen
- Bijzonder robuuste constructie
- Enorme belastbaarheid met tot 1.500 kg per staander
- Individueel te bevestigen draagarmen in een rooster van 50 mm
-
ModelKR3000
-
Traverselengte1.500 mm
-
Max. Belasting per stand1.500 kg
-
Versieenkelzijdig
-
Aantal niveaus5
-
Stellinglegbordgalvaniseerd rooster
-
Oppervlaktethermisch verzinkt
-
Breedte18.700 mm
-
Diepte1.000 mm
-
Hoogte3.000 mm
-
ToepassingsgebiedBuitenshuis
-
Asafmeting1.500 mm
- 13 x staander/3 m hoog/max. belasting 1.500 kg/(type: KR3000 thermisch verzinkt)
- 11 x schap voor draagarmstelling (stutten) voor 3 m hoogte, asmaat 1,5 m (type KR3000 thermisch verzinkt)
- 1 x schap voor draagarmstelling (stutten) voor 3 m hoogte, asmaat 1 m (type KR3000 thermisch verzinkt)
- 65 x draagarm 1.000 mm diep tot 500 kg (type: KR3000 thermisch verzinkt)
- 5 x draagarm gegalvaniseerd rooster 100 cm breed/1.000 mm diep, belasting 500 kg
- 55 x draagarm gegalvaniseerd rooster 150 cm breed/1.000 mm diep, belasting 500 kg
- Al het montagemateriaal dat nodig is voor de montage
- Belastingplaatjes conform Duitse specificatie DGUV 108-007 (voorheen BGR 234)
- 5 jaar garantie
- Efficiënte opslag van goederen zoals houten platen of buizen
- Bijzonder robuuste constructie
- Enorme belastbaarheid met tot 1.500 kg per staander
- Individueel te bevestigen draagarmen in een rooster van 50 mm
De TOPREGAL draagarmstellingen KR3000 worden gekenmerkt door hun robuuste constructie en een modulaire en flexibele opbouw.

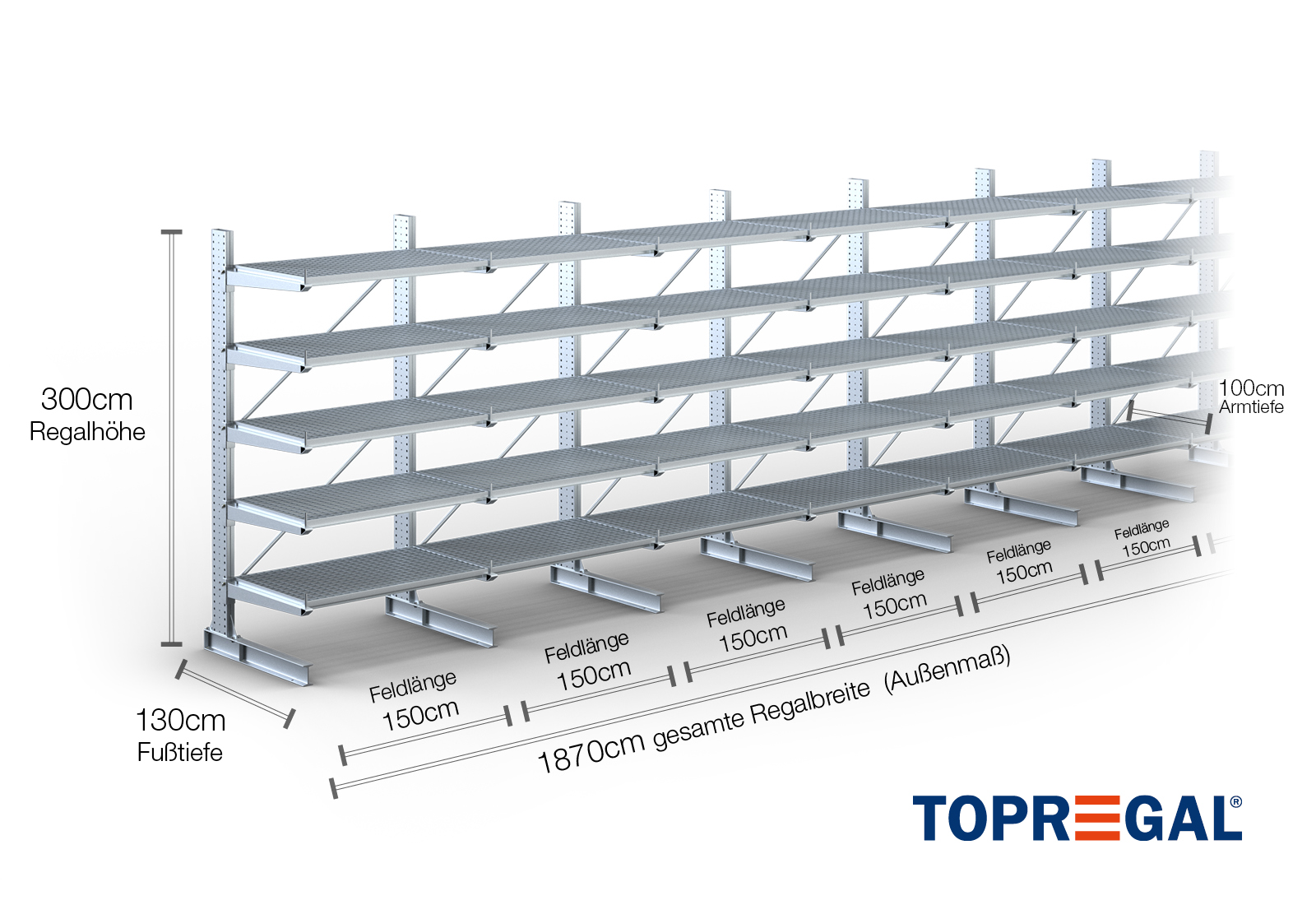

Deze draagarmstelling als eenzijdige uitvoering met een breedte van 18,7 m is 3 m hoog, heeft een totale diepte van 130 cm en beschikt over 5 draagarmniveaus, met een armdiepte van 100 cm. De belasting per arm bedraagt hierbij maximaal 500 kg. De draagarmen kunnen individueel in een rooster van 50 mm worden gehaakt en worden geborgd door middel van veiligheidsbouten en -pinnen. Ook de voetdelen kunnen (afhankelijk van de goederen) als opslagniveau worden gebruikt. Om de lading tegen onbedoeld verschuiven te beschermen, kan aan het einde van elke draagarm een afrolbeveiliging gestoken worden. Dit is standaard bij de leveringsomvang inbegrepen.
De rechtopstaande belasting is maximaal 1.500 kg. De asmaat (binnenmaat tussen twee staanders is altijd 150 cm. Bij specifieke breedtes eindigt de stelling met een asmaat van 100 cm. Het beste: U kunt uw stelling op elk moment uitbreiden, zowel in breedte als in aantal niveaus.
Het oppervlak van deze stelling is thermisch verzinkt en daardoor waterbestendig. Dit maakt de stelling bijzonder geschikt voor gebruik in buitenruimtes, koelruimtes, corrosieve omgevingen etc.
Dankzij de bodemen van gegalvaniseerd rooster kan de draagarmstelling worden beladen met bijvoorbeeld pallets, vaten, pakketten, transportdozen of opslaggoederen van welke aard dan ook. Daarnaast dienen de bodems als valbescherming en beschermen ze uw langgoederen tegen ongewenste doorbuiging tussen de draagarmen. Het gegalvaniseerd rooster is bovendien weersbestendig en kan dus ook - in tegenstelling tot onze houten bodemen - buitenshuis worden gebruikt.
Belangrijke informatie
Alle gegevens hebben betrekking op gelijkmatig verdeelde belastingen. Bij belasting mogen de plankbelasting en de veldbelasting niet worden overschreden. In principe gelden tijdens het gebruik de huidige richtlijnen voor veiligheid en gezondheid op het werk (DGUV-regel 108-007 / BGR 234). TOPREGAL is niet aansprakelijk voor ongevallen/schade die ontstaan door ondeskundig gebruik. Ons deskundige adviesteam beantwoordt graag al uw vragen. De opgegeven afmetingen zijn bij benadering en kunnen enkele centimeters afwijken. Neem contact met ons op als u de exacte afmetingen voor uw gewenste product nodig hebt.
Het combineren van cantilevers van verschillende modellen, zoals tussen de KR3000 en KR6000, is technisch niet haalbaar. Een combinatie van verschillende armlengtes, bijvoorbeeld 50 cm en 100 cm, is echter wel haalbaar. Het is belangrijk dat de armen niet verder uitsteken dan de sledepoten. Voor een combinatie van 50 cm en 100 cm vrijdragende armen is een schapstaander met een diepte van 100 cm nodig.
Afhankelijk van het type sledestelling zijn onze sledestellingen verkrijgbaar in gelakte en thermisch verzinkte versies voor buitengebruik (sledemodellen voor buitengebruik: KR3000 / KR6000).
De afzonderlijke dwars- en diagonaalschoren worden met de bijbehorende zeskantbouten, zeskantmoeren en ringen aan de beugel van de legborden gemonteerd.
Afhankelijk van de hoogte van uw schappen varieert het aantal stutten (dwars- en diagonale stutten).
Het juiste aantal stokjes vindt u in de artikelomschrijving en in de montagehandleiding.
De axiale dimensie is de interne dimensie tussen twee staanders. Afhankelijk van het sledetype bieden wij deze velden aan in 120 cm (KR2500) en in 100 cm / 150 cm (KR3000 / KR6000).
Een rubberen strip op draagarmstellingen wordt voornamelijk gebruikt om je opgeslagen goederen en de draagarmstellingen te beschermen tegen mogelijke schade. Er is geen extra montage nodig om ze te bevestigen. De rubberen strips worden gewoon direct op de gewenste draagarm gelijmd. Voor onze KR3000 en KR6000 modellen bieden we speciaal bijpassende rubberen strips.
Beschikbare traymaten variëren afhankelijk van het specifieke cantilever rack-model:
- KR2500: Met vakken van 120 cm breed, inclusief versteviging.
- KR3000: Biedt traveeën van 100 cm en 150 cm breed, beide inclusief versteviging. Deze zijn ook verkrijgbaar in een thermisch verzinkte versie.
- KR6000: Dit model biedt ook baaien van 100 cm en 150 cm met versteviging en is verkrijgbaar in een thermisch verzinkte versie.
Bij de levering is het juiste aantal schroeven voor de montage van sledestellingen inbegrepen. De volgende schroeven worden gebruikt voor een cantilever stellingsysteem:
Boutanker, zeskantbouten / -moeren, sluitring, compensatiewig enz.
Bij bepaalde modellen van onze draagarmstellingen kunt u de hoogte van de draagarmen flexibel verstellen. De KR3000 en KR6000 modellen bieden de mogelijkheid om de draagarmen afzonderlijk in stappen van 5 cm te verstellen. De armen van het KR2500-systeem zijn daarentegen stevig gelast en kunnen niet in hoogte worden versteld.
Draagarmstellingen zijn ideaal voor de opslag van lange goederen, zoals houten balken, stalen profielen, buizen en nog veel meer. U kunt de draagarmstellingen bovendien uitrusten met houten of roostervloeren, zodat ook de opslag van andere opgeslagen goederen mogelijk is.
Draagarmstellingen worden altijd bevestigd door ze aan de grond te verankeren.
Natuurlijk bieden wij ook rekken in individueel aangepaste afmetingen aan.
