Schuine rekken worden vaak gebruikt voor de opslag en distributie van kleine onderdelen. De voordelen van schuine planken op basis van een opslagrek liggen voor de hand. De magazijnmedewerker ziet direct de voorraad goederen, losse opslagartikelen kunnen direct naar voren schuiven en zo wordt de opslagruimte optimaal benut.

Selecteer uw schuine legborden

Breedte
Attribute
Hoogte
Attribute
Diepte
Attribute
Aantal niveaus
Attribute

Stellingen met schuine legborden Topseller

Bekijk
Beschrijving van het product

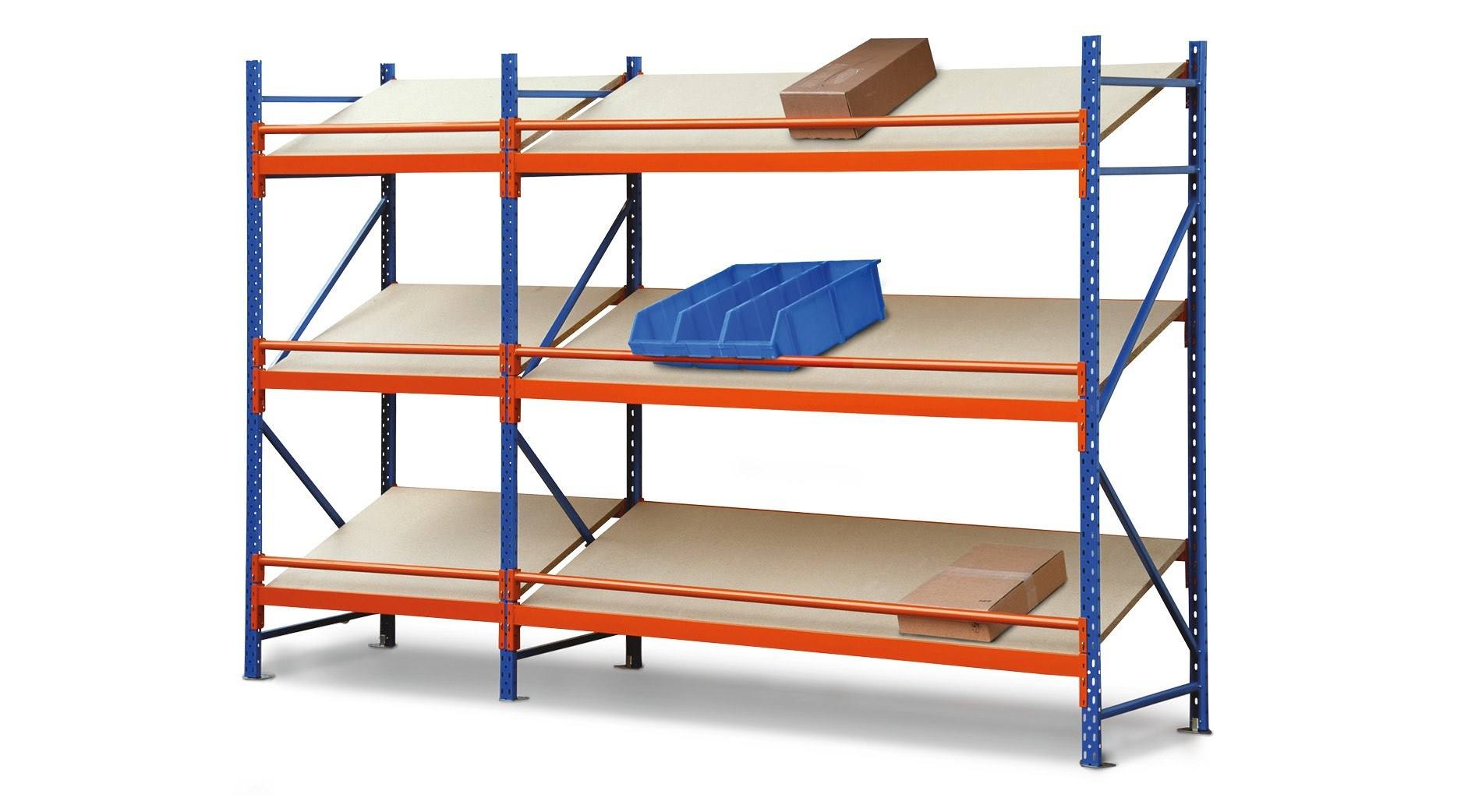

Schuine rekken Type SR2000

Ladingen - stationair 1500kg / mobiel 300kg


  • Plankhoogte 2m - 4m

  • Ideaal voor het opbergen van open opbergbakken, herderskisten & kleine onderdelen

  • Dwarsbalken zijn de lastdragers van een schuine plank. Individueel in hoogte verstelbaar in stappen van 5 cm. Verkrijgbaar in 110cm en 220cm

  • Schuine planken met ronde dwarsbalken ter bescherming tegen vallen

  • Houten rekken voor optimale opslag van droge producten, bijv. kartonnen dozen of opslagkisten

  • Ronde dwarsbalken ter bescherming tegen vallende opslaggoederen

  • Ook verkrijgbaar als mobiele schuine kast


  • icoon checkGemakkelijk te monteren
  • icoon checkBeste prijs
  • icoon checkAlle onderdelen inbegrepen

Versies

Geschilderd voor binnengebruik

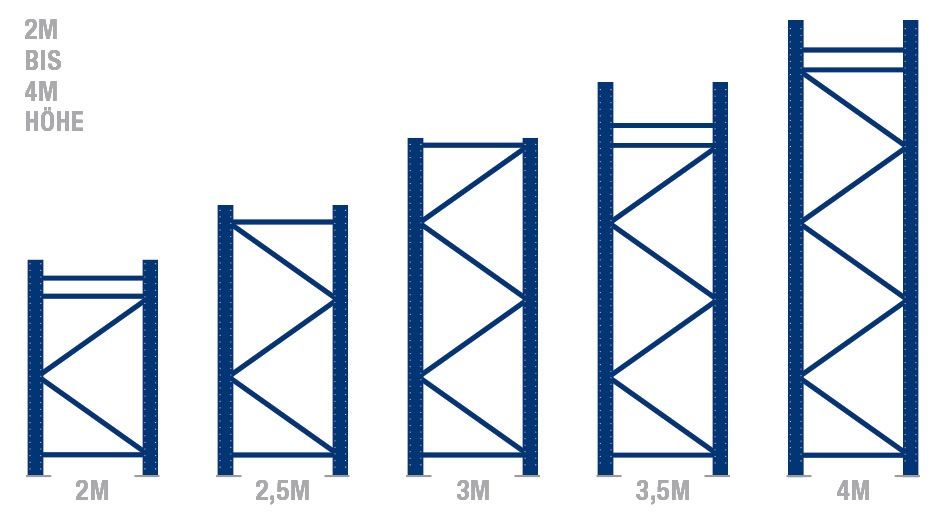

Overzicht Uprights Opbergrek LR2000

Geschilderde staanders

Geschilderde staanders


  • variabele hoogtes
  • Baaibelasting: 1.500kg
  • Complete staander inclusief schoren en voetstukken

(zie exploded view van standmontage)

Stand

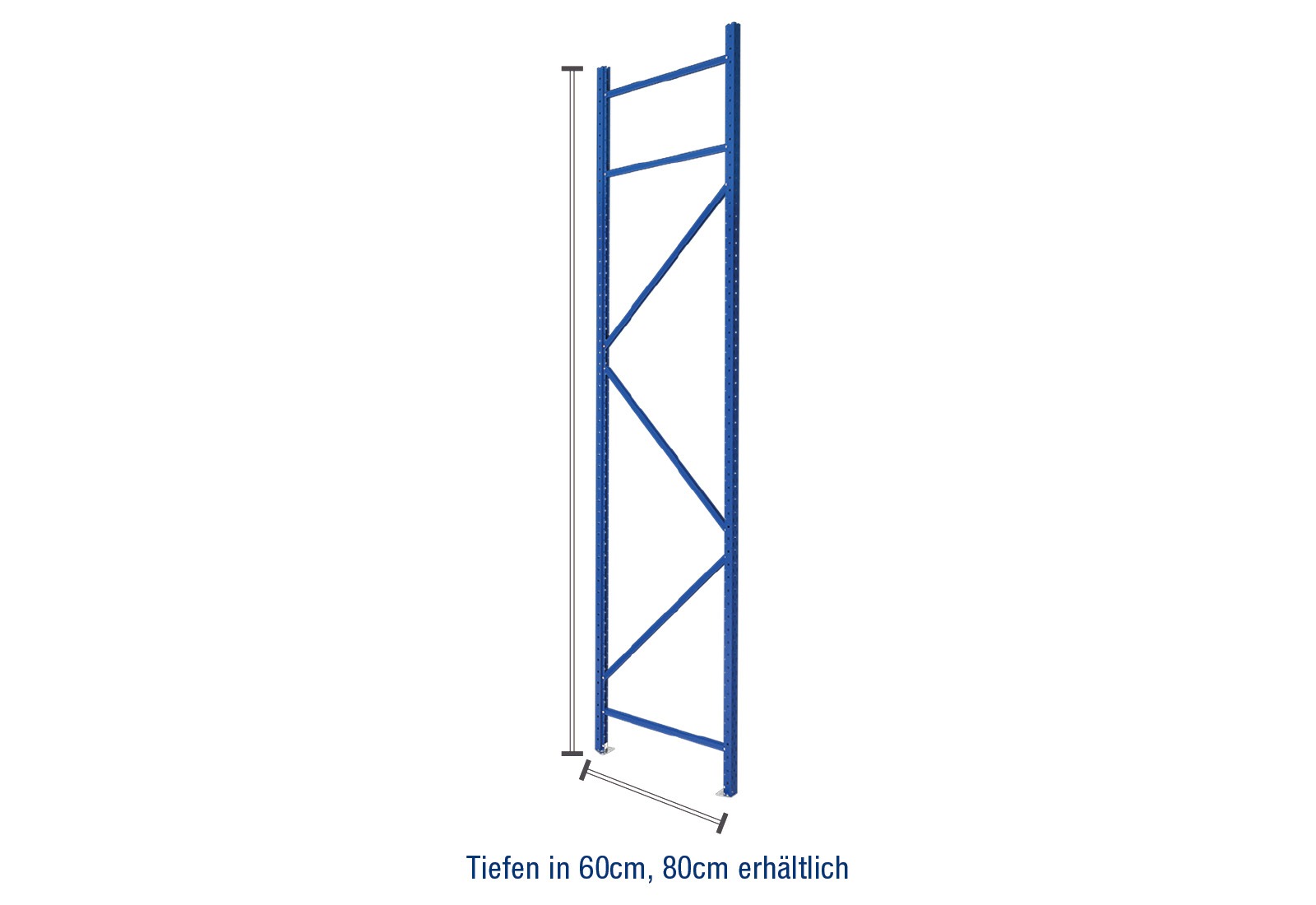

Afmetingen

Afmetingen

Varianten

Stationair of mobiel

Met de in hoogte verstelbare voet met wieltjes kan uw mobiele schuine plank tot 40 cm in hoogte worden versteld. Dit resulteert in individueel instelbare hoogtes van 85cm - 254cm, afhankelijk van het gekozen type en de basismaat.

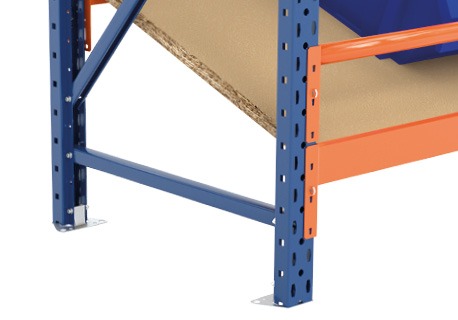

Stationaire schuine kast

Stationaire schuine kast

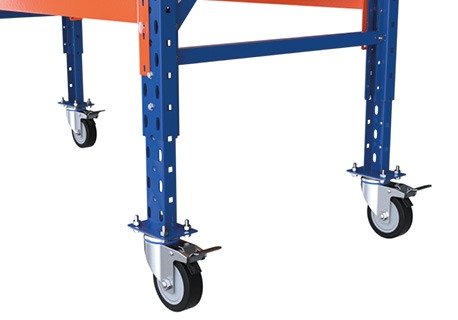

Verrijdbare rekken met in hoogte verstelbare bodem

Verrijdbare rekken met in hoogte verstelbare bodem

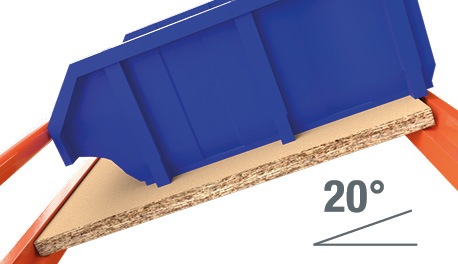

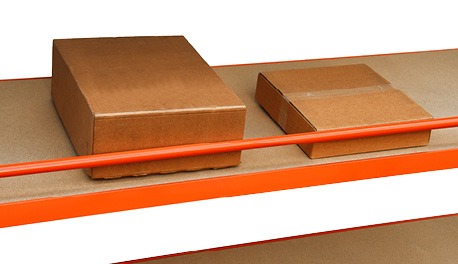

Beveiligd tegen vallen

De schuine legborden worden standaard geleverd met ronde dwarsbalken om omvallen te voorkomen. De schuine plank is ingehaakt onder een hoek van 20 graden.

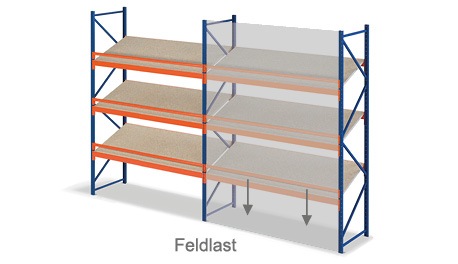

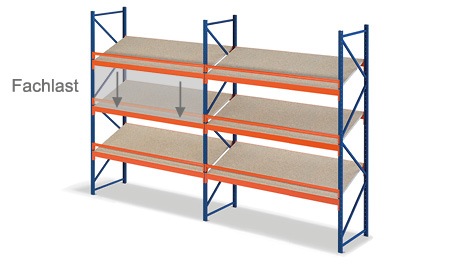

Baai, plank en puntbelasting

Bay load stationair max. 1500 kg

Mobiele laadruimte max. 500 kg

  • Totaal draagvermogen tussen 2 staanders

Baai, plank en puntbelasting


Max. plankbelasting 300 kg per niveau

  • Totaal draagvermogen per trussniveau of per plank

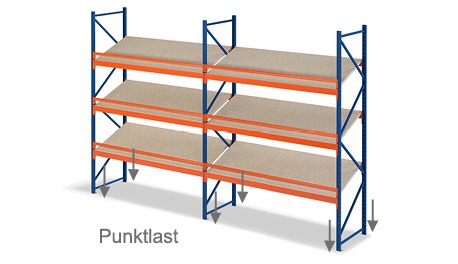

Baai, plank en puntbelasting


Puntbelasting per voetplaat bij
gelijkmatig verdeelde belasting max. 1000 kg

  • Puntbelasting gegenereerd door de plank rechtop op de vloer

Baai, plank en puntbelasting

Montage staanders

Montage staanders

Technische informatie

Voetplaat voor vloerbevestiging

De vloerverankering gebeurt met boutankers M8x55

  • Boorgaten: 8mm Ø, 80mm diep

  • Gaten uitblazen

  • Sla het boutanker in het geboorde gat.

  • Draai de moer vast met een steeksleutel of iets dergelijks.

Als de hoogte van de bovenste plank minder dan 5 maal de diepte van de plank bedraagt, hoeft de plank niet te worden vastgezet of beveiligd tegen kantelen.

Let op: De boutankers moeten vakkundig worden bevestigd.

Ons eigen montageteam zet uw planken graag vakkundig in elkaar.

Lees hier meer over onze rekkensystemen

Voetplaat voor vloerbevestiging

Voetplaat voor vloerbevestiging

Voetplaat voor vloerbevestiging

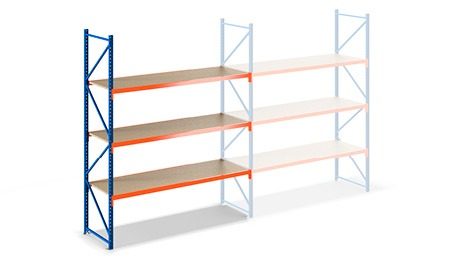

Modulaire opbouw

Door de modulaire opbouw kan een bestaande plank op elk moment worden aangevuld en uitgebreid.

Modulaire opbouw

Asafmetingen

  • De asmaat beschrijft de breedte van een plankvak en de afstand tussen twee staanders.

  • Wij bieden asmaten aan in de breedtes 110 cm en 220 cm.

  • De asmaten kunnen vrij met elkaar worden gecombineerd.

  • Configureer uw opslagrek individueel met de door u gewenste traveelengtes. Door de modulaire opbouw kunnen de rekken ook altijd worden uitgebreid.

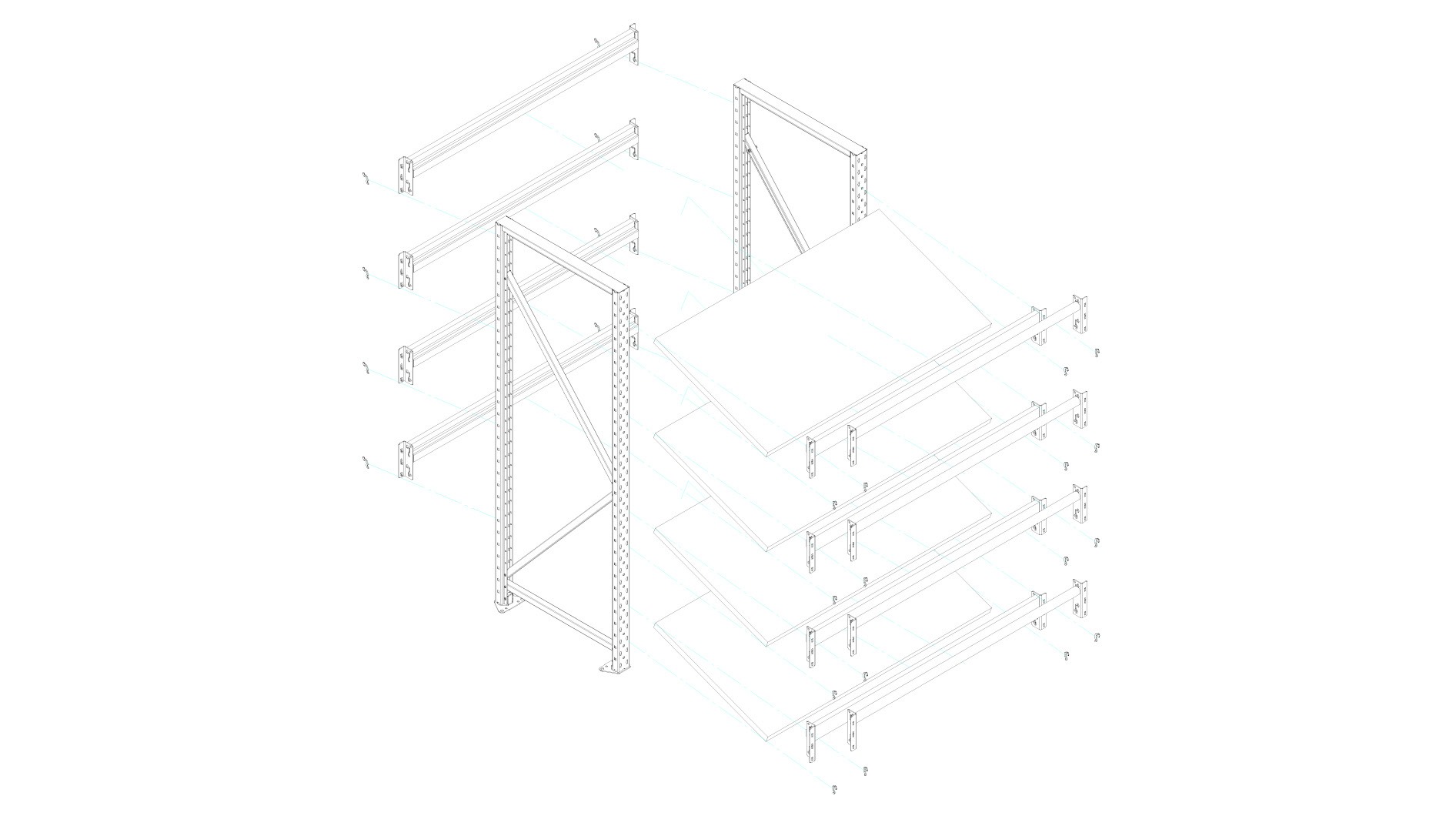

Montage dwarsbalken & steunen

Montage dwarsbalken & steunen

Technische informatie

Vastzetten van de dwarsbalken

Benodigde losse onderdelen: Voorgemonteerde schapstaander, spant, borgpen.

Stel de voorgemonteerde staanders op en haak de dwarsbalken aan beide zijden op de gewenste hoogte in het staanderprofiel. Steek de borgpennen in het daarvoor bestemde gat in de dwarsbalk.

De dwarsliggers zijn ingehaakt met een raster van 50mm.

Let op: Monteer de laatste spant minstens 50 cm voor het einde van de staander!

Afstandhouders

Wandmontage / Aansluiting

Wandmontage

Afstandhouder 20cm voor standaard bevestiging in de muur.

Wandmontage

Afstandhouder voor parallelle plaatsing van rijen opbergplanken. Als alternatief kunnen de planken zonder afstandhouder direct aan elkaar worden geschroefd.


Kleur: Bovenste plank blauw (komt overeen met RAL 5010).
Voor stahoogtes tot 2,5 m raden wij het gebruik van 2 afstandhouders aan.
Vanaf een hoogte van 3m adviseren wij het gebruik van 3 afstandhouders.
Al het montagemateriaal is in de prijs en omvang van de levering inbegrepen.


Bedrijfsveiligheid / regelgeving - DIN EN 15635, DGUV 108-007

Aanrijdbeveiliging voor stellingen

Aanrijdbeveiliging voor stellingen

Bescherming tegen botsingen om mogelijke schade aan de staander van het rek te voorkomen.

Hoekgebieden met heftruckverkeer moeten worden uitgerust met aanrijdbeveiliging volgens DIN EN 15365 & DGUV 108-007.

Onze aanrijdbeveiliging is getest en gecertificeerd volgens DGUV 108-007 (voorheen BGR234).

Aanrijdbeveiliging voor stellingen

Elke aanrijdbeveiliging wordt geleverd met vier M12x100mm boutankers voor vloerbevestiging.

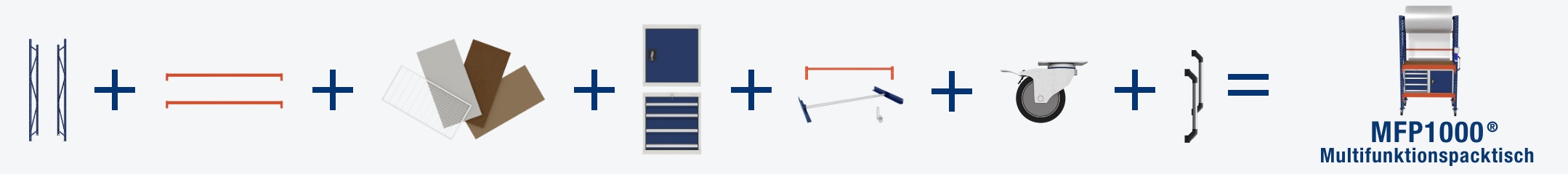

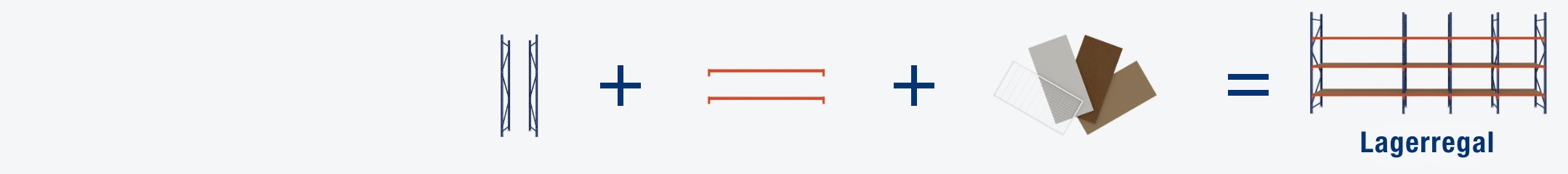

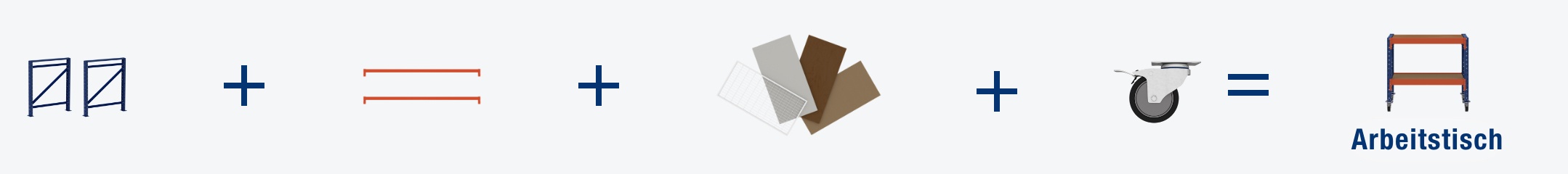

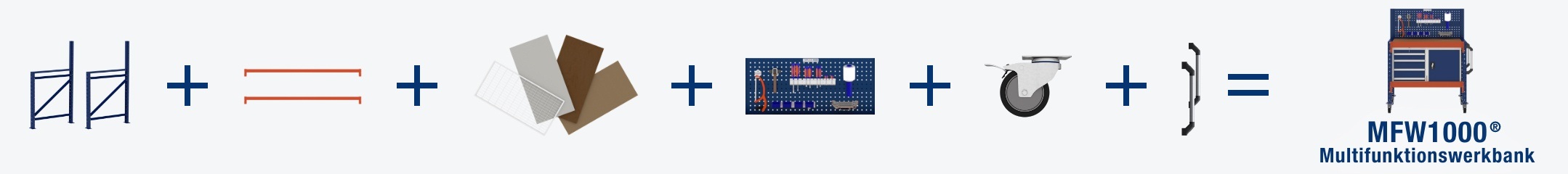

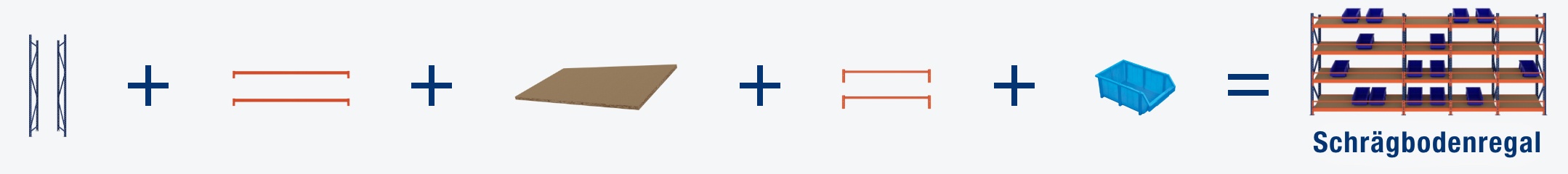

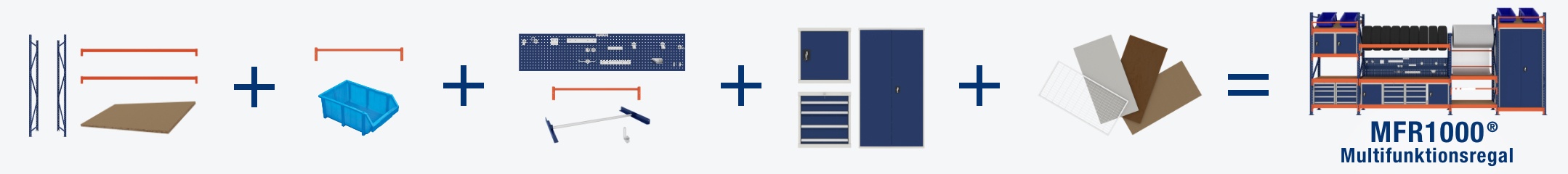

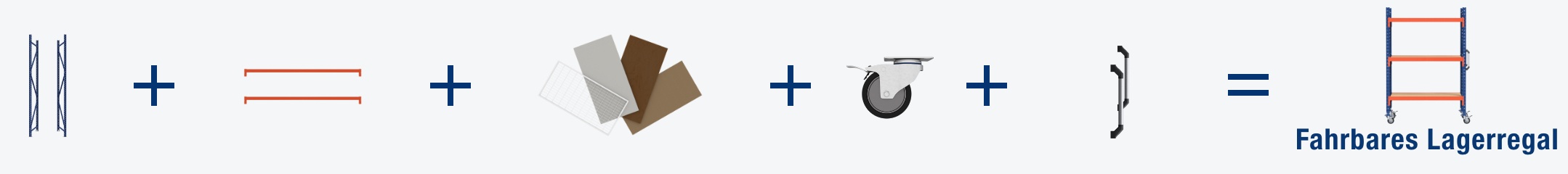

Voorbeelden van mogelijke configuraties

mogelijke configuraties
mogelijke configuraties
mogelijke configuraties
mogelijke configuraties
mogelijke configuraties
mogelijke configuraties
mogelijke configuraties
mogelijke configuraties

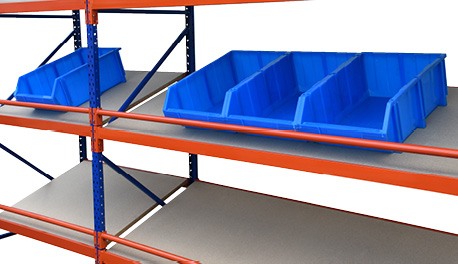

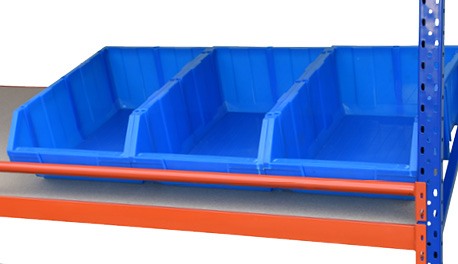

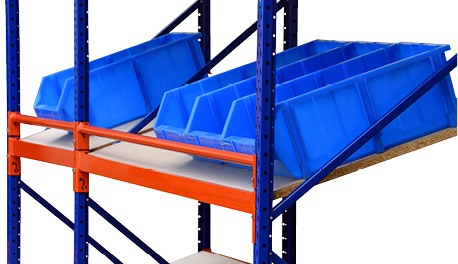

Toepassingsvoorbeelden

Toepassingsvoorbeelden

Toepassingsvoorbeelden

Toepassingsvoorbeelden

Toepassingsvoorbeelden

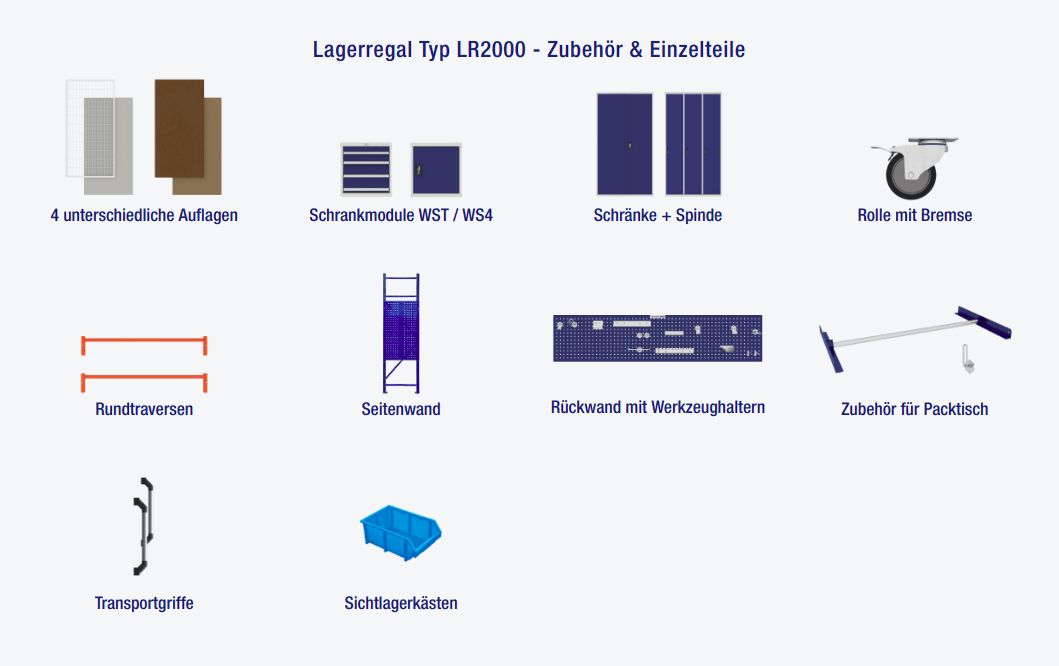

Accessoires - geschikt voor SR2000

Lockers & Kasten

Lockers & Kasten

Direct > naar lockers & kasten

Bescherming tegen botsingen

Bescherming tegen botsingen

Direct > naar  de veiligheidstoebehoren

Gat en zijpaneel

Gat en zijpaneel

Diverse uitvoeringen > Naar het gat & de zijpanelen

Ronde dwarsbalk

Ronde dwarsbalk

Direct > Naar de  ronde dwarsliggers

Magneetband

Magneetband

Verschillende breedtes beschikbaar > Naar de magnetische banden

Hoogtecompensatieplaten

Hoogtecompensatieplaten

Direct > Naar de  vulplaten

Opbergbakken met open voorzijde

Opbergbakken met open voorzijde

Verschillende breedtes beschikbaar > Naar de opslagbakken met open voorzijde

Spacer

Spacer

Direct > Naar de afstandhouder

Optimale opslag van kleine onderdelen in schuine vakken

Schuine rekken worden vaak gebruikt voor de opslag en distributie van kleine onderdelen. De voordelen van de schuine planken op basis van een opslagrek liggen voor de hand. De magazijnmedewerker ziet direct de voorraad goederen, losse voorraadartikelen kunnen direct naar voren schuiven en zo wordt de opslagruimte optimaal benut.

Het principe van het schuine schap komt van de Japanse procesoptimalisatiemethode Kanban. Hier worden weggenomen goederen direct aangevuld volgens het "fetch"-principe. Het is dus niet verwonderlijk dat de schuine plank ook bekend staat als een Kanban-plank. Uitgenomen goederen kunnen direct aan de achterkant worden bijgevuld en dankzij de hoek van 20° van het schap automatisch naar voren worden geschoven, waar de beveiligde ronde buishouder de goederen op hun plaats houdt en altijd op dezelfde plaats klaar voor uitname. Zo kunnen de onderdelen die het langst zijn opgeslagen het eerst worden verwijderd en hoeven de goederen niet opnieuw te worden gerangschikt.

Zeer kleine onderdelen, zoals schroeven, worden veilig opgeborgen in open opbergbakken of goed zichtbare kartonnen dozen. TOPREGAL biedt passende schuine legbordaccessoires en open magazijnbakken in verschillende afmetingen, afhankelijk van de op te bergen goederen, of in een voordeliger set met meerdere opvouwbare magazijnbakken met open voorzijde. Er is ook een praktische oplossing voor het labelen van de opgeslagen goederen in het schuine schap - vooral in de hogere gedeelten die niet goed zichtbaar zijn met het blote oog: de herschrijfbare magnetische tape.

Ongeacht of het schuine rek aan één kant tegen een muur wordt geplaatst of in het midden van het magazijn als dubbel schuin rek wordt opgesteld, als het later moet worden uitgebreid, is dit op elk moment mogelijk dankzij de eenvoudige modulaire constructie. Voor wie het heel flexibel wil, kan het ook worden gekocht in de mobiele schuine plank variant of later worden uitgerust met een set wielen. Hiervoor kunt u het beste even contact met ons opnemen.
